一、項目背景

現場儀表（電磁水表流量計）通訊接口被占用，無法遠程采集。但有液晶屏幕可以正常顯示數值。

二、項目需求

新疆某公司項目，有2塊儀表在需要定時拍照的同時，并且在手機端，app手動下發指令也能觸發拍照，將圖片上傳到自己FTP服務器?，F場可以外接220V電源，并且數據可以上公網。

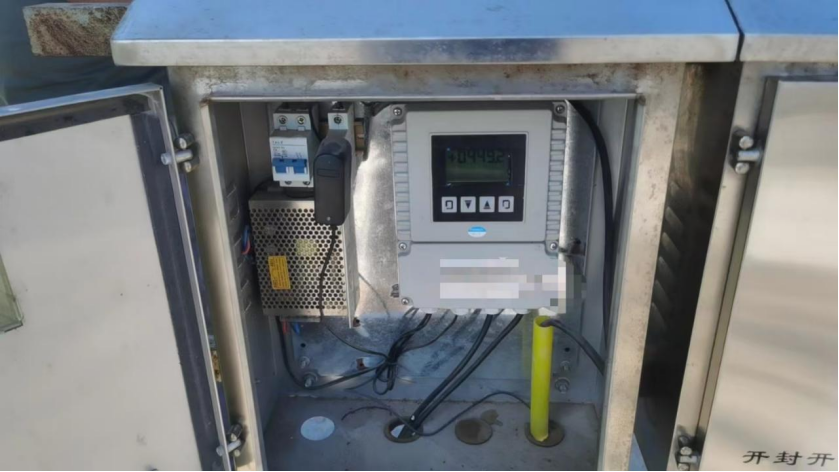

現場照片

二、技術方案

由于此項目可以外接電源并且能夠上公網，整體方案采用我司提供的800W像素4G定時觸發式拍照相機，搭配數采物聯4G觸發式智能網關，原理：通過4G智能網關的一路繼電器信號連接相機的觸發線路，來實現APP手動下發指令進行拍照。另外網關可以設置采集頻率，實現自動拍照功能。

4G觸發式智能網關

4G觸發式拍照相機

三、實施流程

1、我司在發貨前進行網關和相機的調試，并確認自動上傳和手動下發上傳功能。調試成功后發給客戶。

2、客戶收到設備后，聯系我司人員對相機進行參數調試及配置，確認拍照角度和存儲位置。安裝固定攝像頭的支架，需要根據現場環境自行訂購或者定做。

3、安裝完成后，配合我司人員遠程對觸發拍照功能和定時拍照功能進行調試。如兩項都能正常運行，則本次項目實施完成。

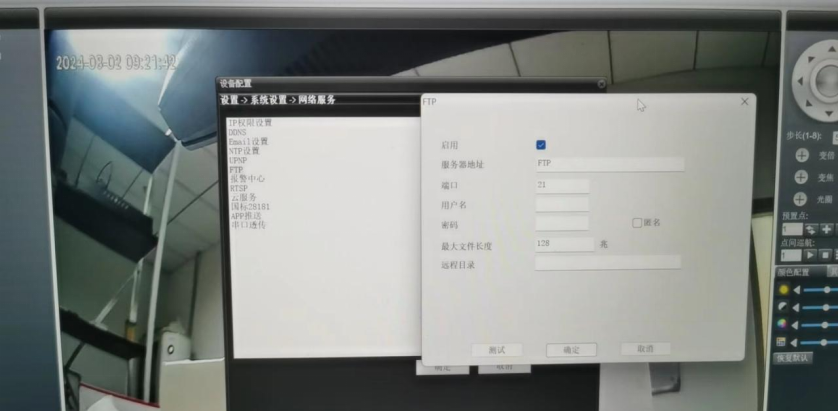

相機配置

網關配置

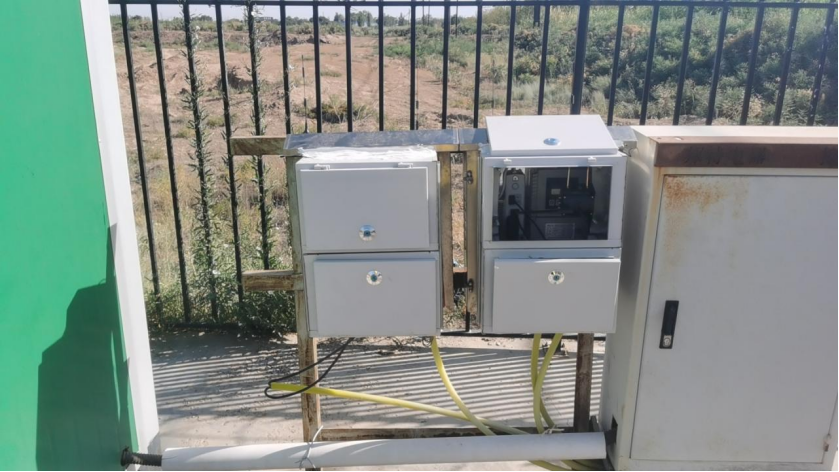

四、現場安裝展示

攝像頭正對儀表10cm處固定

4G網關通電

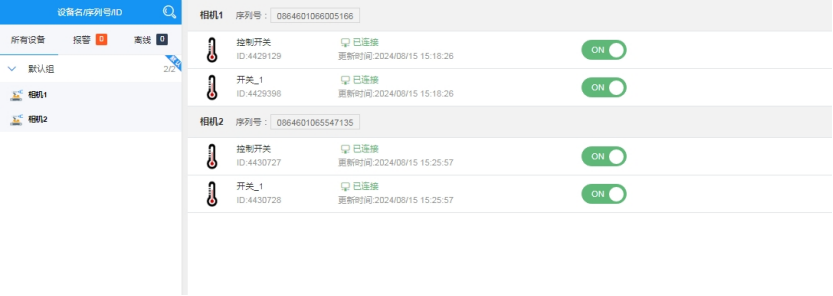

電腦端控制界面

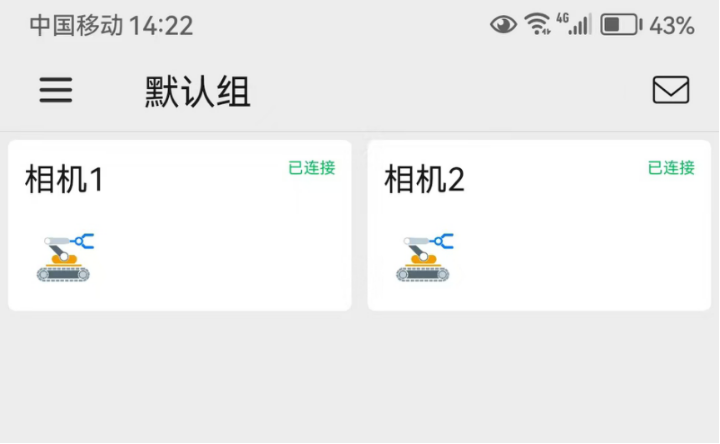

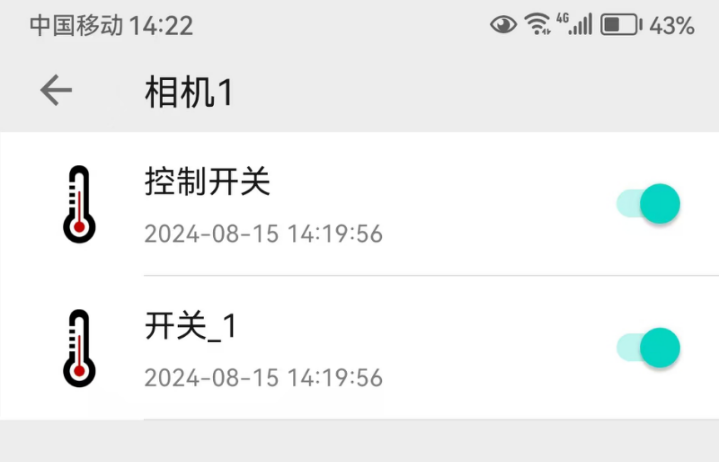

手機端控制界面
