一、項目背景

廣東珠海某電子廠需要檢測生產車間顆粒度和溫濕度，現場有網線，使用有線傳輸，把采集到的數據存儲到本地查看。

二、項目技術方案

由于客戶對顆粒度量程要求比較高，且需要有線傳輸，所以本次項目采用我司提供的網口版高精度潔凈度檢測儀（DAQ-GP-CLXX-H系列，modbus協議，標配溫濕度傳感器，可選配壓力傳感器），搭配部署在本地服務器的通用工業采集軟件，按客戶需要的采集頻率，把數據存儲在數據庫里。

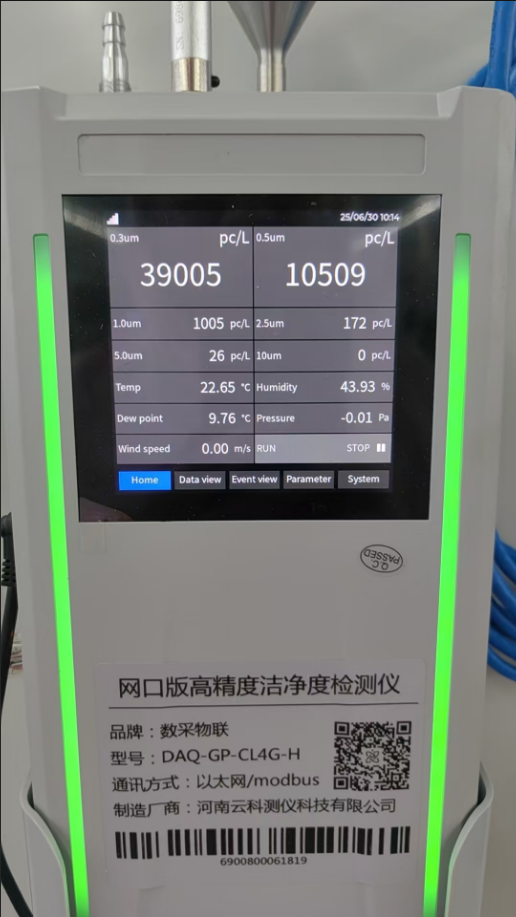

網口版高精度潔凈度檢測儀

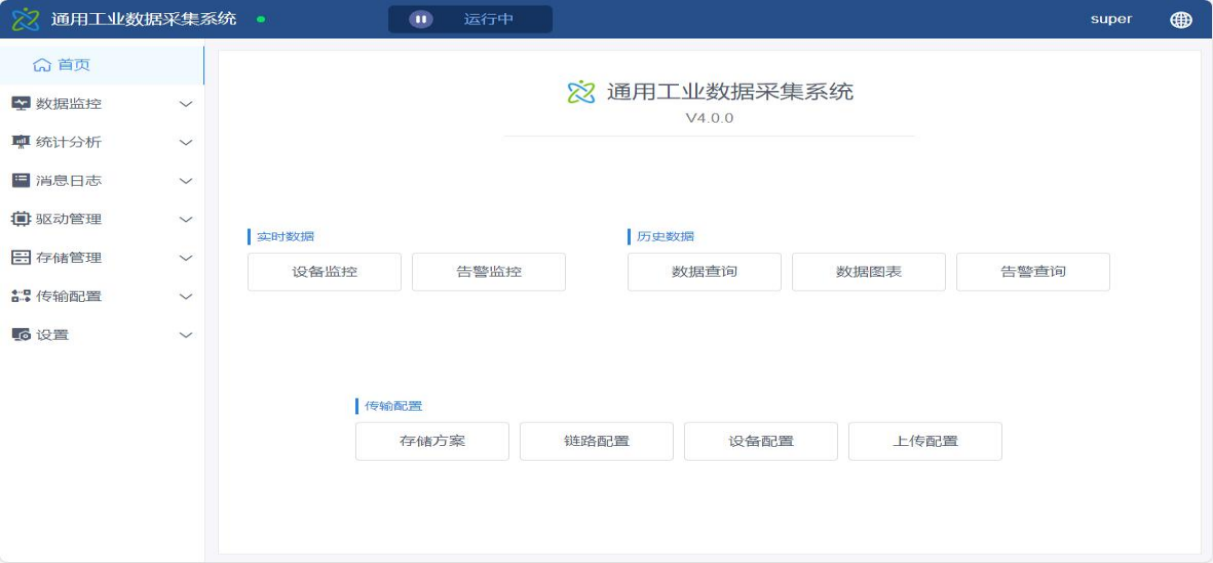

通用工業采集軟件

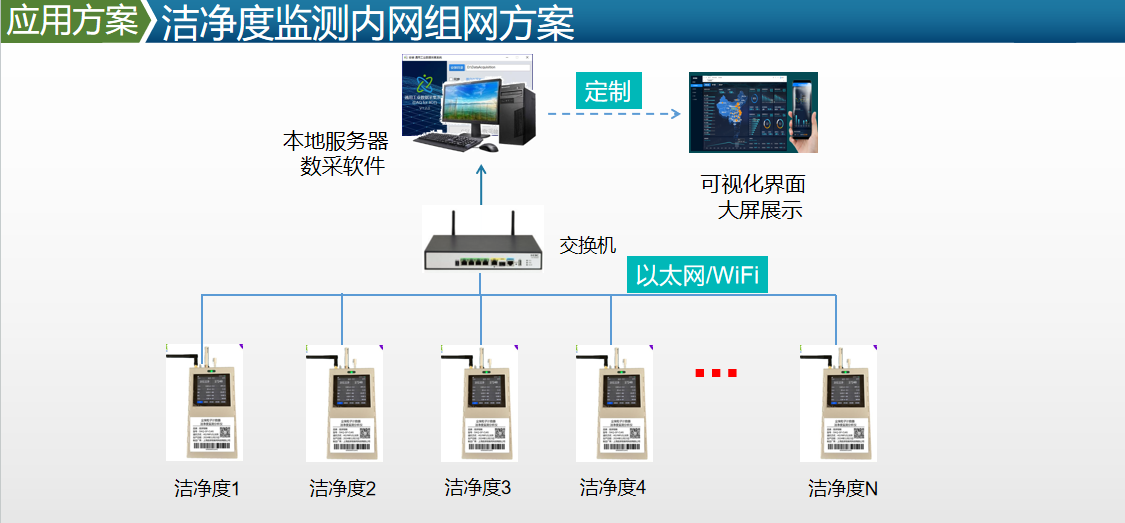

技術方案拓撲圖

高精度潔凈度檢測儀技術參數：

粒子檢測參數：

1、顆粒物檢測范圍：0.3-10 μm

2、分辨率：1pcs/m3

3、粒子量程： 10000000 particles/m3

4、流量：28.3L/min

5、誤差：≤±30%

6、重復誤差：≤±10%

7、自?xún)魰r(shí)間：≤5min

8、校準規范：JJF1190-2008,GB/6167-2007

溫濕度參數：

1、接口類型:4 芯航空頭

2、量程及精度:

溫度量程-20~60℃ 溫度精度士0.3℃(0~40℃)，其他溫度區間精度士0.5℃:

濕度量程 0~100%RH 濕度精度±3%RH(20~90%)，其他濕度區間精度士5%RH

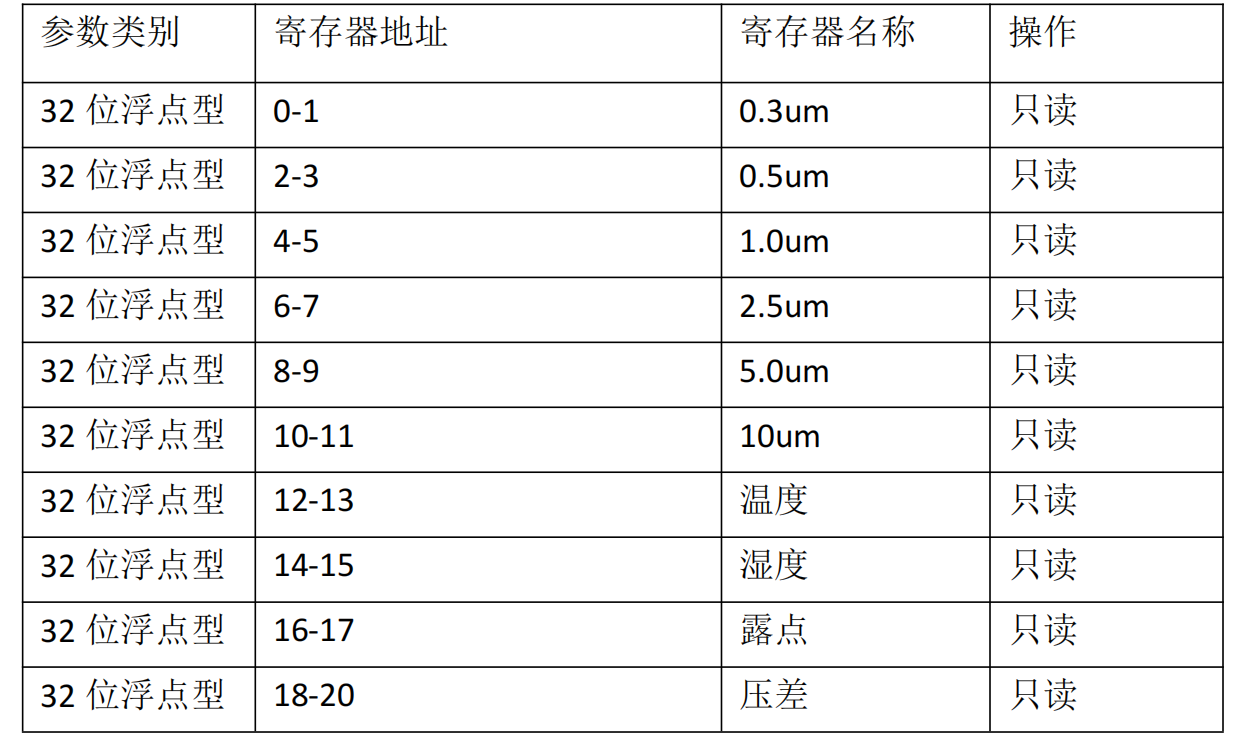

潔凈度檢測儀點表信息

三、項目實施流程

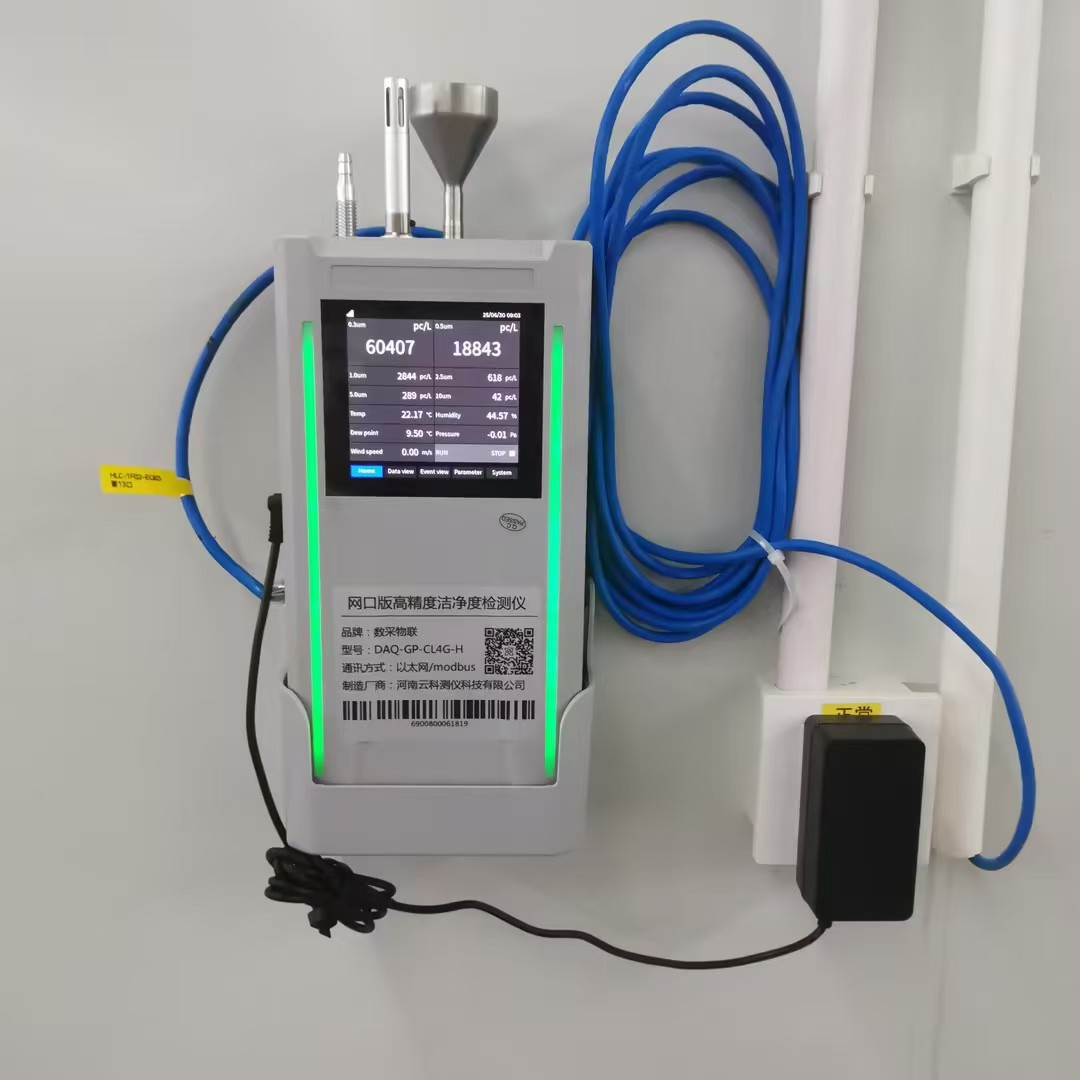

1、業主先在需要的檢測的地方安裝潔凈度檢測儀設備

2、提供能安裝通用工業采集軟件的電腦或本地服務器，確保能訪問到這兩臺檢測儀，之后由我司遠程安裝調試

修改設備IP，確保采集軟件能訪問到

3、遠程配置通用工業采集軟件

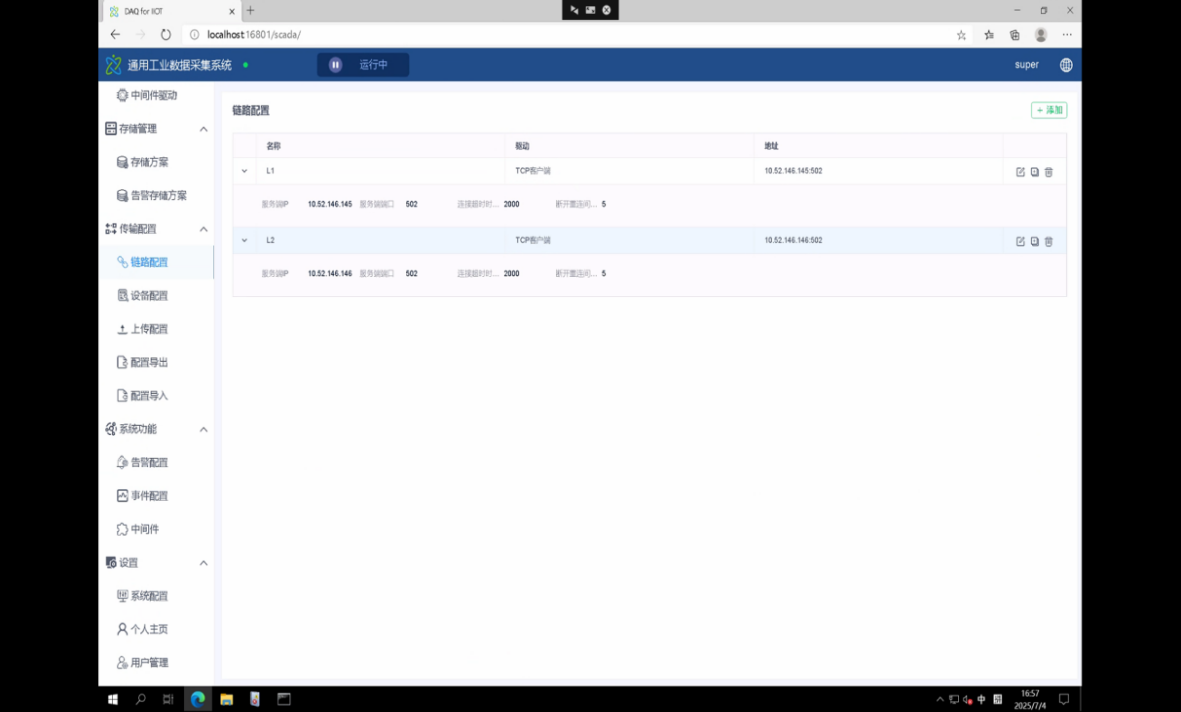

遠程配置通用工業采集軟件鏈路和檢測設備

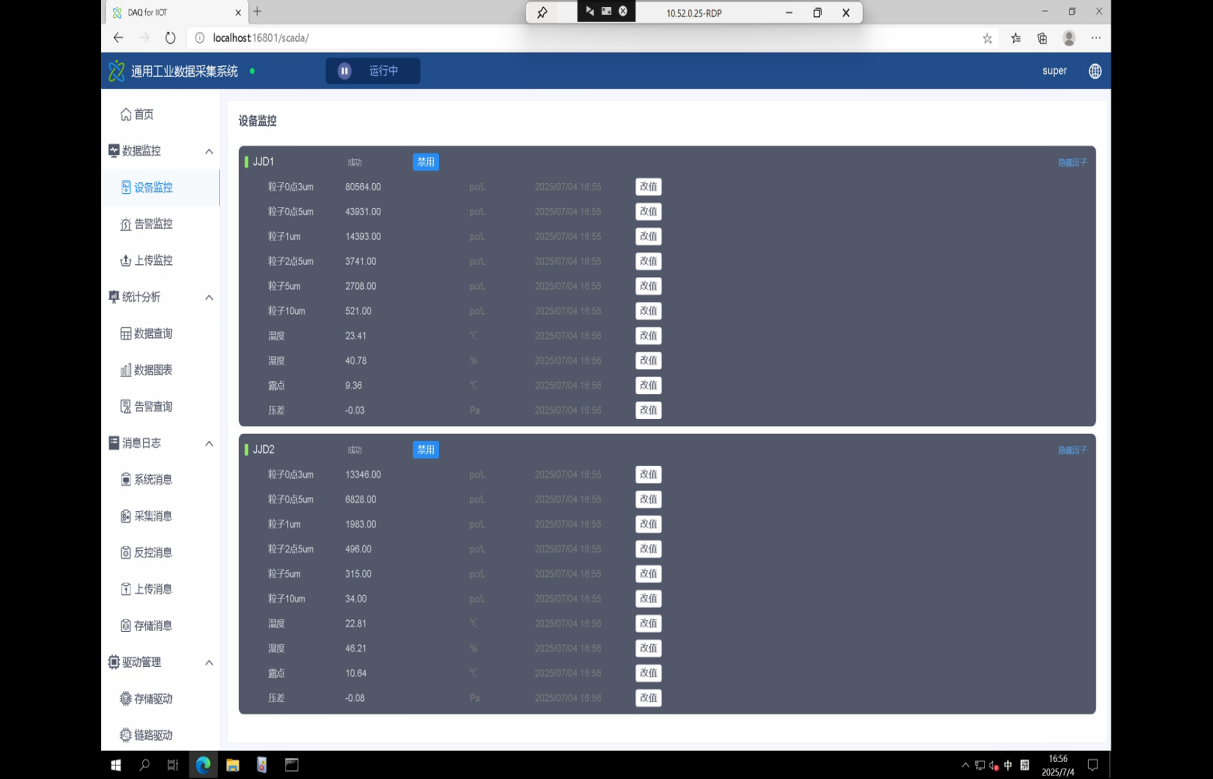

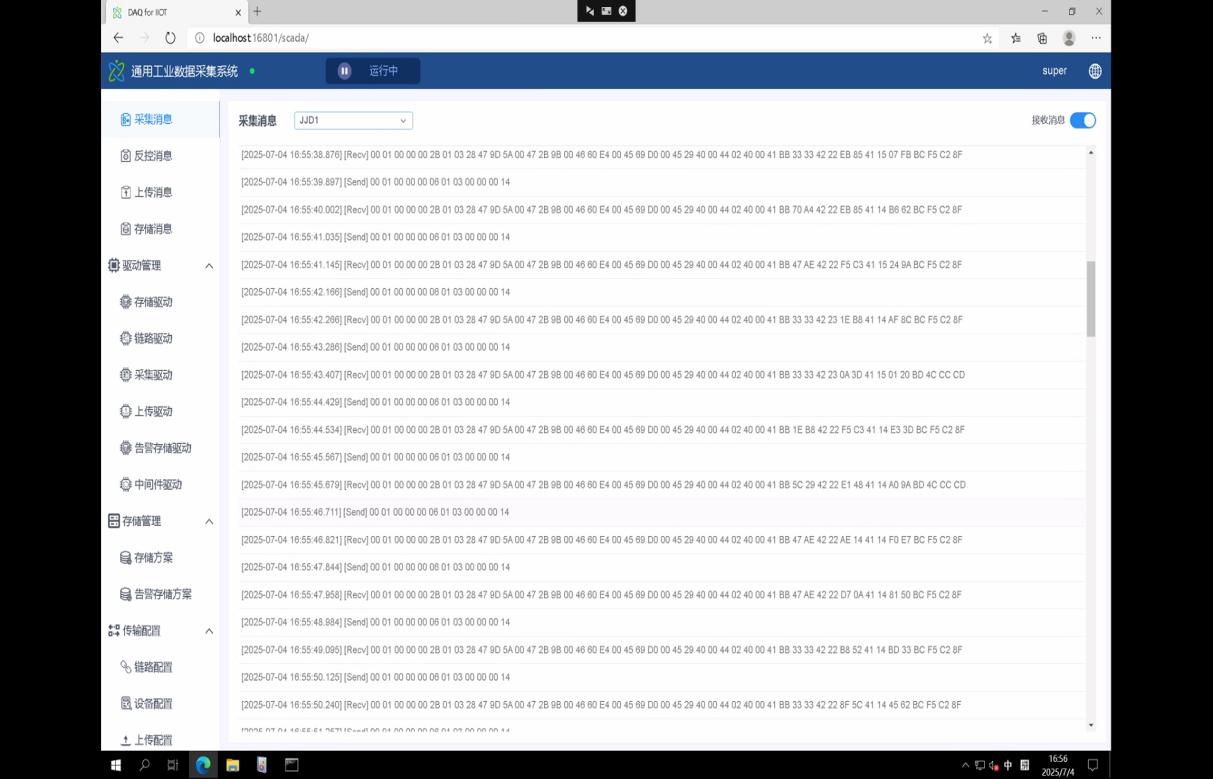

潔凈度檢測儀設備信息采集中

由于業主對數據要求有一定的保密性，存儲數據庫界面不再展示。
